Архимейт

Визуальный инструмент коллективного взаимопонимания.

Используется для междисциплинарной коммуникации.

Выработанная международной группой инженеров система понятий позволяет исчерпывающе в минимально-достаточном виде выражать свою картину происходящего.

Наилучший эффект от применения архимейта - использовать его в коллективных обсуждениях того, что делается, что планируется, что есть, чему быть а чему нет.

1. Ключевые разделы

2. Стратегия. Описание

3. Стратегия. Блоки

4. Деятельность. Описание

5. Деятельность. Блоки

6. Софт + Технологии. Описание

7. Софт. Блоки

8. Технология. Блоки

9. Физика. Описание

10. Физика. Блоки

11. Мотивация. Описание

12. Мотивация. Блоки

13. Реализация

Дата документа: 20.11.2024, автор Александр Павлють, https://www.apavlyut.ru
1. Ключевые разделы

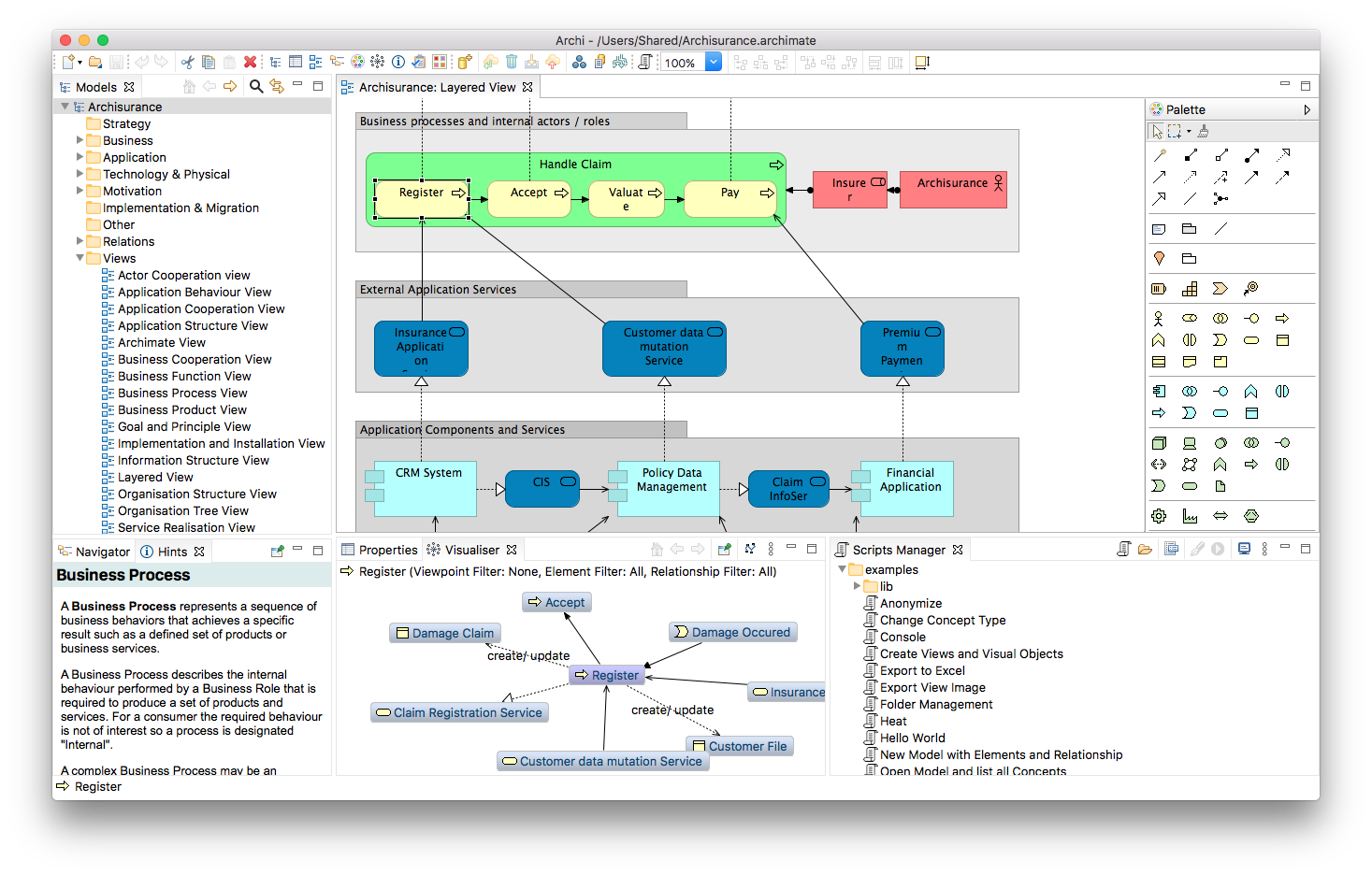

Нотация архимейта состоит из 7 слоев:
РазделНазначение
1. СтратегияОпределяет возможности и способности к их реализации
2. ДеятельностьСлой предназначен для описания человеческой деятельности в рамках рассматриваемого предприятия
 3. Софт
 Для поддержки деятельности будет применяться софт, какой, где, в какой момент времени указывается тут
 4. Технологии
Программное обеспечение и не только работает в рамках технологий, какие где и как мы будем использовать указываем тут.
 5. Физика
Конеченым результатом всего явлется физический носитель - оборудование, устройства, которые нужно закупить или произвести. Касаемся реальности в этом слое.
 6. Мотивация
Тут рассматривается кто, что и по какой причине и за что будет отвечать, чего он требует и ожидает.
 7. Реализация
После рассмотрения всей картины составляется базовый план того что и когда будет предпринято для реализации указаного выше.
2. Стратегия. Описание
Стратегия это план гарантированной победы.

Такой план вырабатывается комбинацией возможностей - ресурсов, времени, ситуаций и определяют намерения.

Несмотря на запутанность применения слова Стратегия, процесс стратегирования сводится к регулярному пересмотру возможностей к реализации.

Поэтому нам необходимо убедиться, что все составляющие у нас есть и мы можем задать границы стратегии.

А для этого мы выносим на всеобщее обозрение наши утвреждения.
3. Стратегия. Блоки
Блоки
НазначениеПредпосылки Следствия

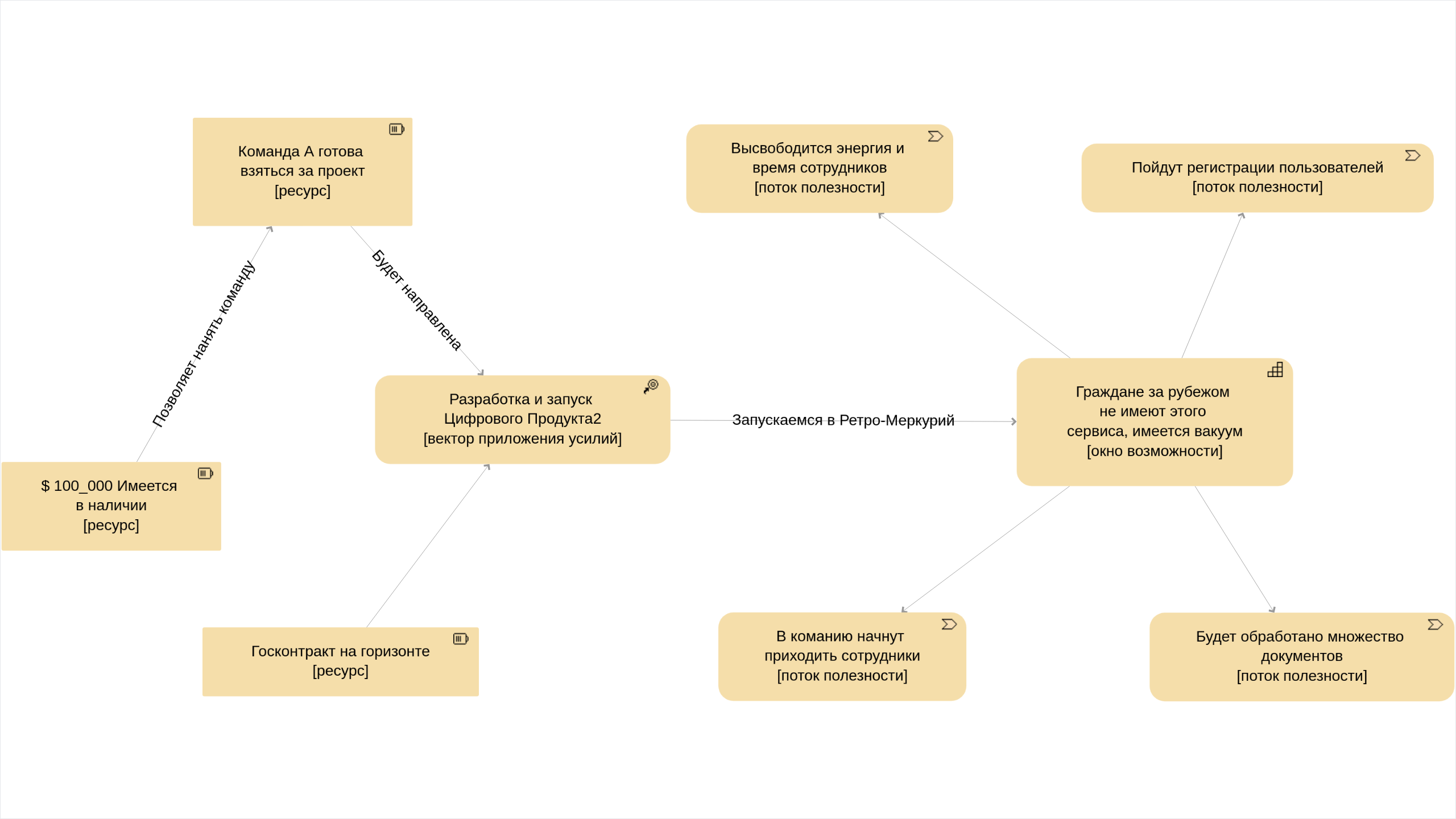

РесурсУказываем что у нас есть по ресурсам
-
Вектор
Вектор приложения усилий
Куда мы направляем ресурс
Ресурс
Окно возможностей
Окно возможностей
Какое окно возможностей мы используем
Вектор усилий
Поток полезности
Поток полезности
Использование возможностей открывает потоки энергии, материи, информации и денег (форма энергии).
Окно возможностей
-
4. Деятельность. Описание
Для того чтобы сделать правильную программу, или организовать верное дело, мы должны понимать как и где наши ожидания будут применяться.

Применяются они исключительно в человеческой деятельности. Даже новомодные AI системы имеют конечной точкой потребления - взаимодействие с человеком.

Ровно от этой точки раскручивается вся картинка.
5. Деятельность. Блоки
Блок
Назначение

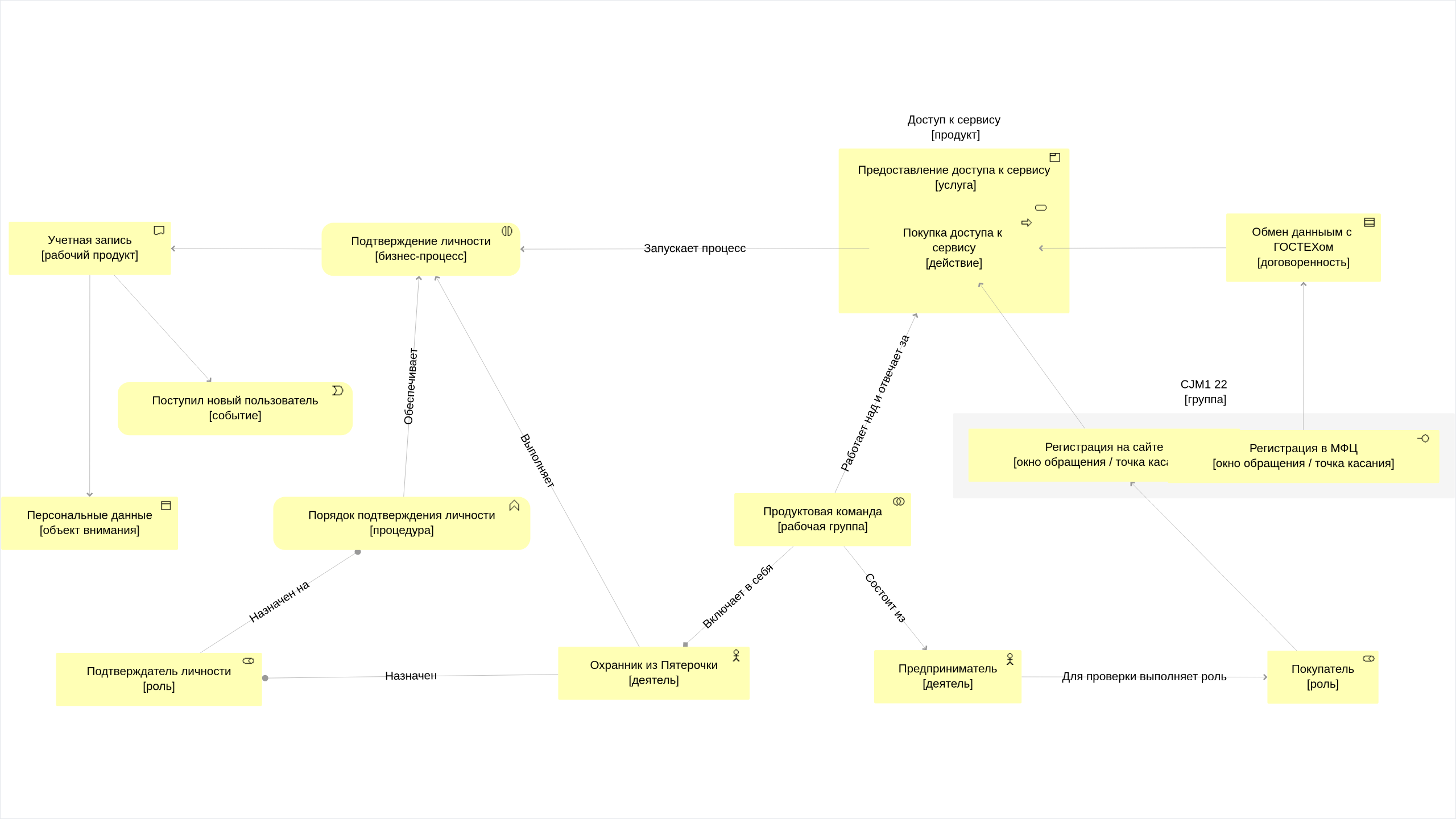

ДеятельВыполнитель действия
Роль
Выполнитель определенной группы действий
Рабочая группа
Команда, коллектив, бригада
Точка касания
Место где встречается потребитель с сервисом
Действие
 Операция выполняемая кем-то в момент времени
Процедура
Порядок выполнения опредленной операции или процесса
 Бизнес-процессГруппа действий, формирующая результат - рабочий продукт
СобытиеМомент, формирующий состояния объектов интереса
 Услуга / Сервис
 Набор операций, сгурппированный и направленный из внутренного во внешнее, для потребелния извне
Продукт
 Обобщение набора компонентов, для огранизации усилий команды для предоставления сервиса во внешний мир
 Объект Объект внимаиня, предмет, понятие
Протокол
Строгий список параметров объектов для соблюдения. Договор, контракт и тд.
Рабочий продукт
 Овеществленный результат деятельности.
6. Софт + Технологии. Описание
Практически любая сегодняшняя деятельность уже невозможна без участия какого-либо программного обеспечения.

Прямо или косвенно мы пользуемся каким-то софтом.

Когда речь заходит о стартапах, проектах, продуктах чаще всего под материальным и физически результатом имется ввиду программа, не без участия веб-пространства.

Но самое важное это получить программу, которой будут пользоваться, или как указано в блоке стратегия - какие потоки движения чего будут открыты в результате запуска программы в рамках окна возможностей.

На сегодня мы готовы сделать любой софт, и проблем с его изготовлением вообще нет - это код, который пишется и запускается сейчас уже голосовыми ассистентами.

Проблема и сложность возникает в точке понимания, а зачем, кому этот софт, и в какой форме.

Ответы на эти вопросы могут быть, и должны быть получены до того, как пошла растрата указанных ресурсов выше.

Полезность софта определяется потреблением компоненов, через которые направится поток данных, с которым логические приложения должны как-то управлятся и преобразовывать, куда-то складывать, кому-то что-то отправлять и отдавать в ответ.

Такой поток начинается с точек касания, находящихся в человеческой деятельности, а дальше мы разматываем все до деталей, насколько нам это необходимо.

Важно понимать, что результатом изготовления программы, ее мерным веществом является функционирующий интерфес по приемке и последующей обработке данных.

Пользовательский, программный, голосовой, не имеет значения.
Каждая программа запускается на каком-то устройстве, обменивается данными по каким-то каналам согласно каким-то протоколам, и принимает через компоненты интерфесов параметры обхъектов интереса.
7. Софт. Блоки
Блок
Назначение
КомпонентФизический модуль, которого можно коснуться, который нужно производить, содержащий интерфейсы для получения данных и воздействий
ВозможностьСпособность что-то сделать в программе, без указания на то, как именно это можно сделать. Назнвние группы функций.
ИнтерфейсТочка касания с компонетом, на которую подается конкретные данные или воздействия.
Функция
Целевой набор операций
Взаимодействие с программой
 Одна функция вызвает другую, когда это нужно явно указать используется этот блок
Операция
Простое действие выполняемое в моменте. Инструкция.
Триггерное событие
 При наступлении которого можно что-то запустить.
API функция
 Возможность вызова процедур одной программы другой, протоколы могут быть любые
Модель данных
Группа характеристик объекта интереса, используемая в программе
8. Технология. Блоки
БлокНазначение
Изделие
Продукт, имеющий конкретные границы и общий материал
УстройствоОборудование, на котором запускается софт.
Программа
Целевой софт
Платформа
Набор программ с общим предназначением
Точка воздействия
Точка касания с технологией
Шина данных
 Канал, по которому, согласно протоколу перемещаются данные
Сеть
 Группа объектов, объединенных по общему протоколу обмена данными (шиной)
Назначение
 Ответ на вопрос что делает технология
Техпроцесс
Порядок применения и использования технологий
Взаимодейстиве с технологией
Способ работы с технологией
Триггер
Событие в технологическом процессе
Техническая служба
Группа технологических возможностей и сервисов
Файл
Файл, артефакт
9. Физика. Описание
Блок физических объектов подоходит тем, у кого уже имеются группы компаний, наборы предприятий и требуется организация верхеуровневой картинки сквозь предприятия.

Например для заводов и логистических узлов, для сетей гипермаректов и прочих торговых компаний.

Также подходит для работы с сетями франшиз.
10. Физика. Блоки
БлокНазначение

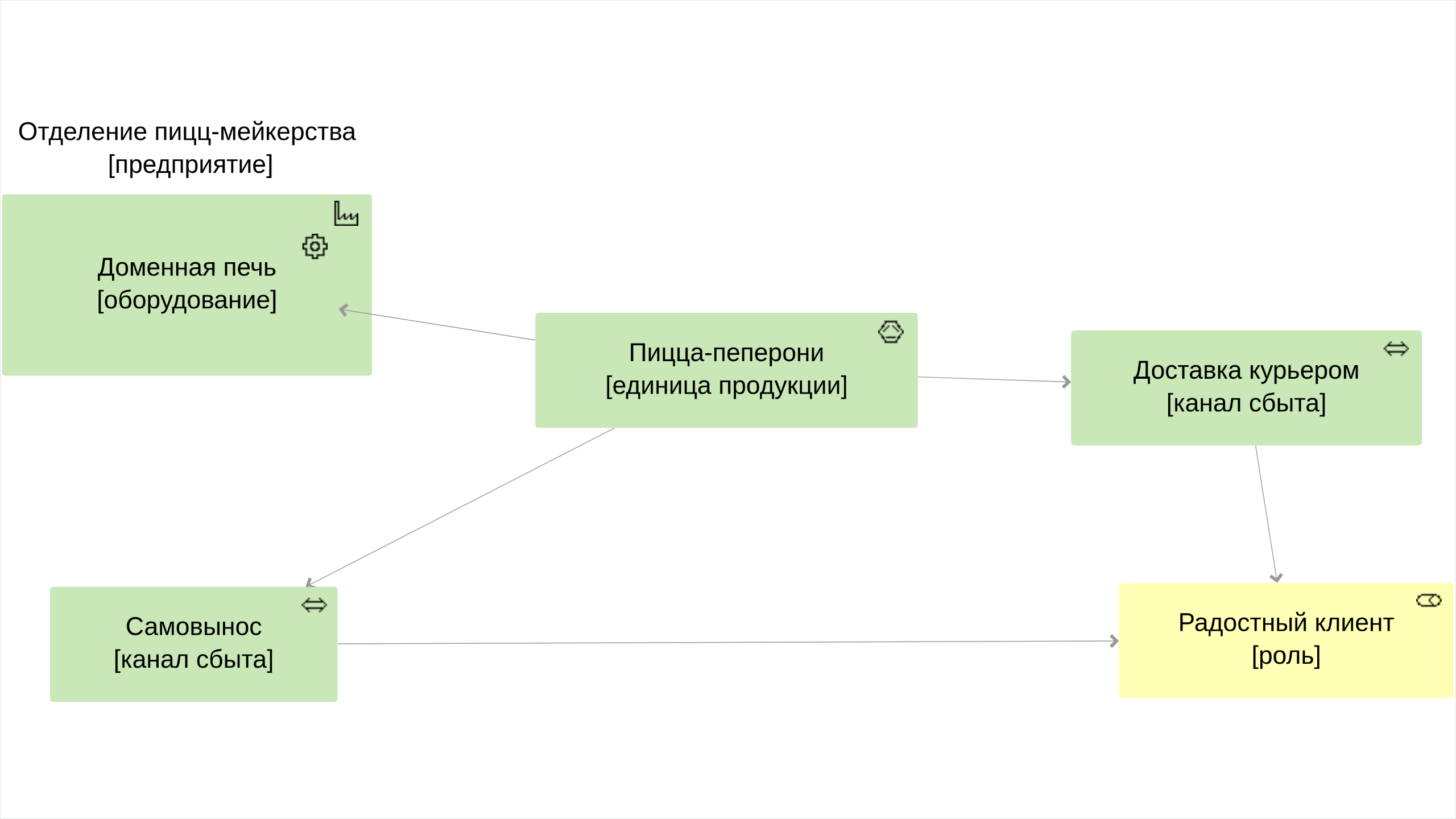

ОборудованиеУчет станков, машин, линий на производстве и прочее добро
ПредприятиеЕдиница производственного кластера, например завод, или пиццерия, или ООО Петров и партнеры
Канал сбыта
Способ, которым единица продукции в поточном режиме поступает из производства в точки ее употребления (приобретения)
Единица продукции
Обязательная мера, фокусирующая на понимание производства как потока, кубические метры газа, нефти, стали, стекла, данных, килограмм, палет, шкур, яблок и тд и тп.
11. Мотивация. Описание
Для того чтобы результаты были получены, нужны ответственные за результат и целеполагание.

Также необходимо уметь делиться картиной причин, или иными словами - оснований в виде рассуждений о принятии решений, чтобы можно было взглянуть на замысел своими глазами.

Иногда оказывается что замысла нет, или он противоречив, или же один человек считает что цели одни, а другой считает что цели другие.

То же касается и результатов, и ресурсов, и всего остального.

Именно в этой точке начинает сходится в общую картину то самое нечто, что живет в головах ваших коллег по команде или предприятию.

Как вы уже уловили, для данного секции также есть понятные карточки, позволяющие собрать все воедино.
12. Мотивация. Блоки
Блок
Назначение

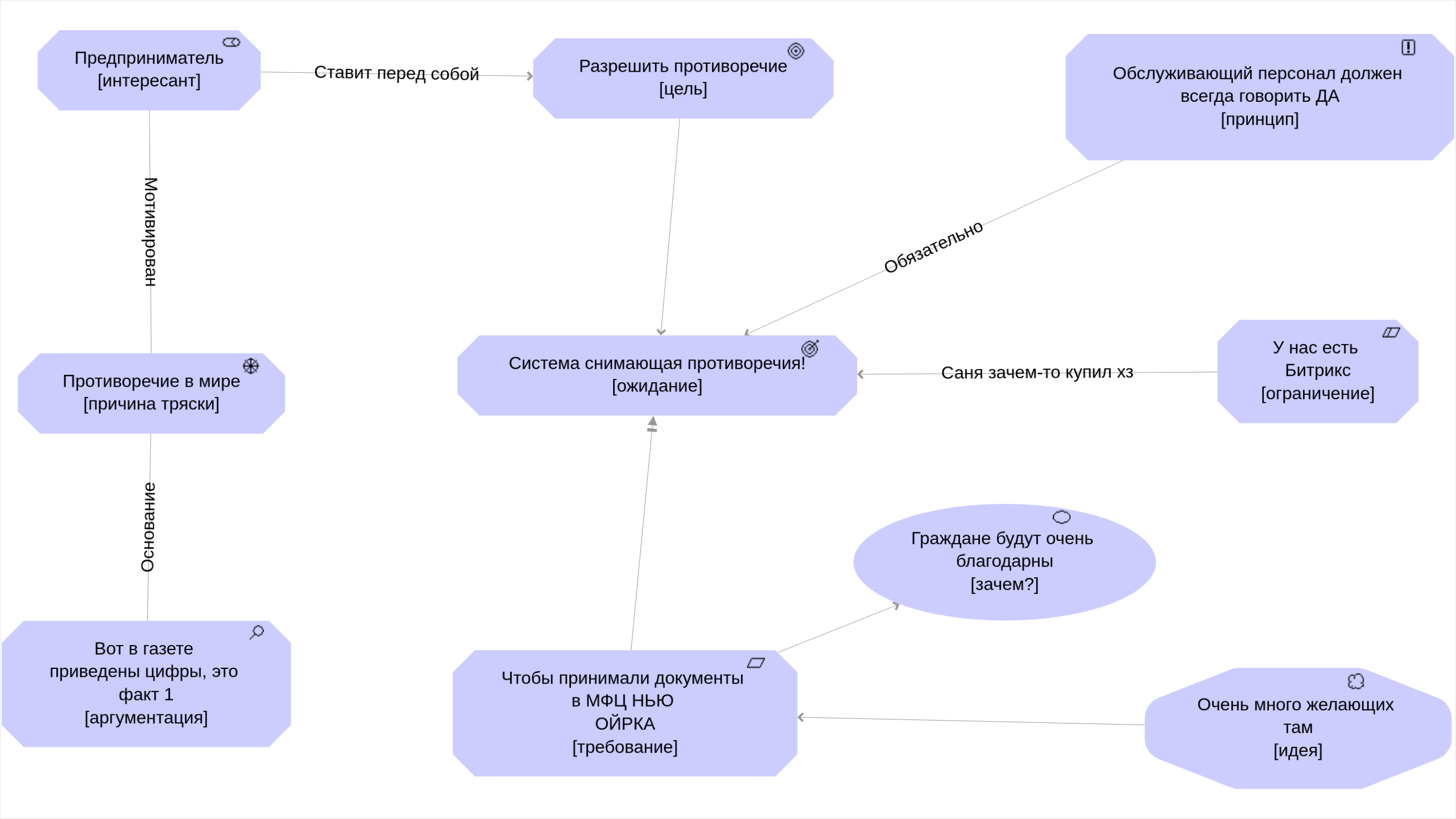

ИнтересантСтейкходер, или тот, кто может сделать плохо всей команде или проекту, если его интересы не будут учтены
Причина тряски (побудитель, интерес)
Побудитель к действию, внешняя причина, как положительная так и отрицательная.
Аргументация
Пруфлинк, ссылка на какие-то факты, заключения, что данная информация не следует прямиком из головы говорящего. Подтверждение на твердость.
Цель
 Цель, куда целимся, чего хотим достичь.
Ожидание (результат)
Что планируем получив, когда достигаем цель, фактически это намек на изделие меняющее мир.
Принцип
 Сквозное требование, приеняамое к какждому применямому элементу.
Требование
 Кто-то что-то требует от изделия. Предъявить требования нужно специальным человеком, в данном случае они будут трактоваться как потребности, а требования далее будут разработаны после выдачи этой схемы в работу.
Ограничение
 То, что уже частично изготовлено, или существует и требуется задействовать. Например к вам пришли заказать сайт, но при этом говорят про какой-то фронтенд. Это уже проваливание вниз по концептуальной лестнице, и нужно это отфиксировать и указать что это неприемлемо.
Мнение
Отметка о том, что данное указанное утверждение является оценочным суждением. Что автоматически накладывает серьезную ответсвенность всего замысла, и трату всего ресурса на одного человека, в чье личное мнение это упирается.
Польза
Когда что-то декларируется, было бы неплохо понять какую пользу и кому это принесет.
Данный блок помогает это понять.
13. Реализация
Все задуманное - в работу!

Для этого у нас существует блок реализация.
БлокНазначение
Набор работ
Проект, группа целевых проектных работ, выполняыемых в связи с ...
Ожидаемый результат
Что ожидается в результате выполнения проектов, какие-то прибилижения к событиям или изделиям.
Контрольная точка
Событие, которое ожидается, и его наступление как-то сдвигает маятник положения дел, в хорошую или в плохую сторону.

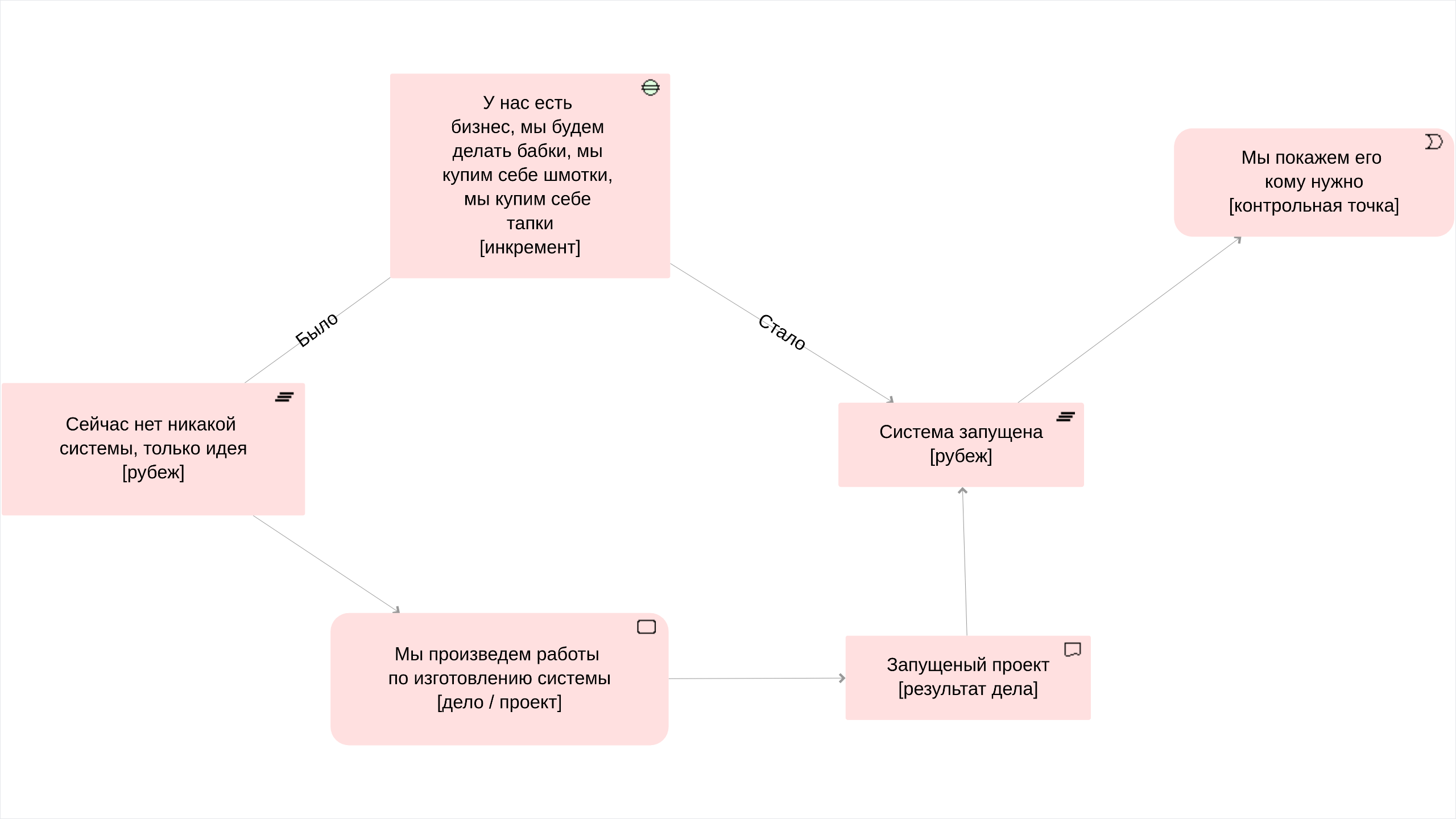

РубежРубеж воспринимать буквально - это некое положение дел, имеющее стабильное состоние, но при этом являющееся промежуточной точкой, на пути к достижению общей миссии.
Инкремент Наглядное пояснение а в чем собственно будет разница от всего вышеуказанного. Наглядность вам поможет.
Если у вас есть желание поработать и в этом направлении, свяжитесь со мной в телеграме.

Всего вам доброго, хорошего настроения и здоровья!
Итоговая схема

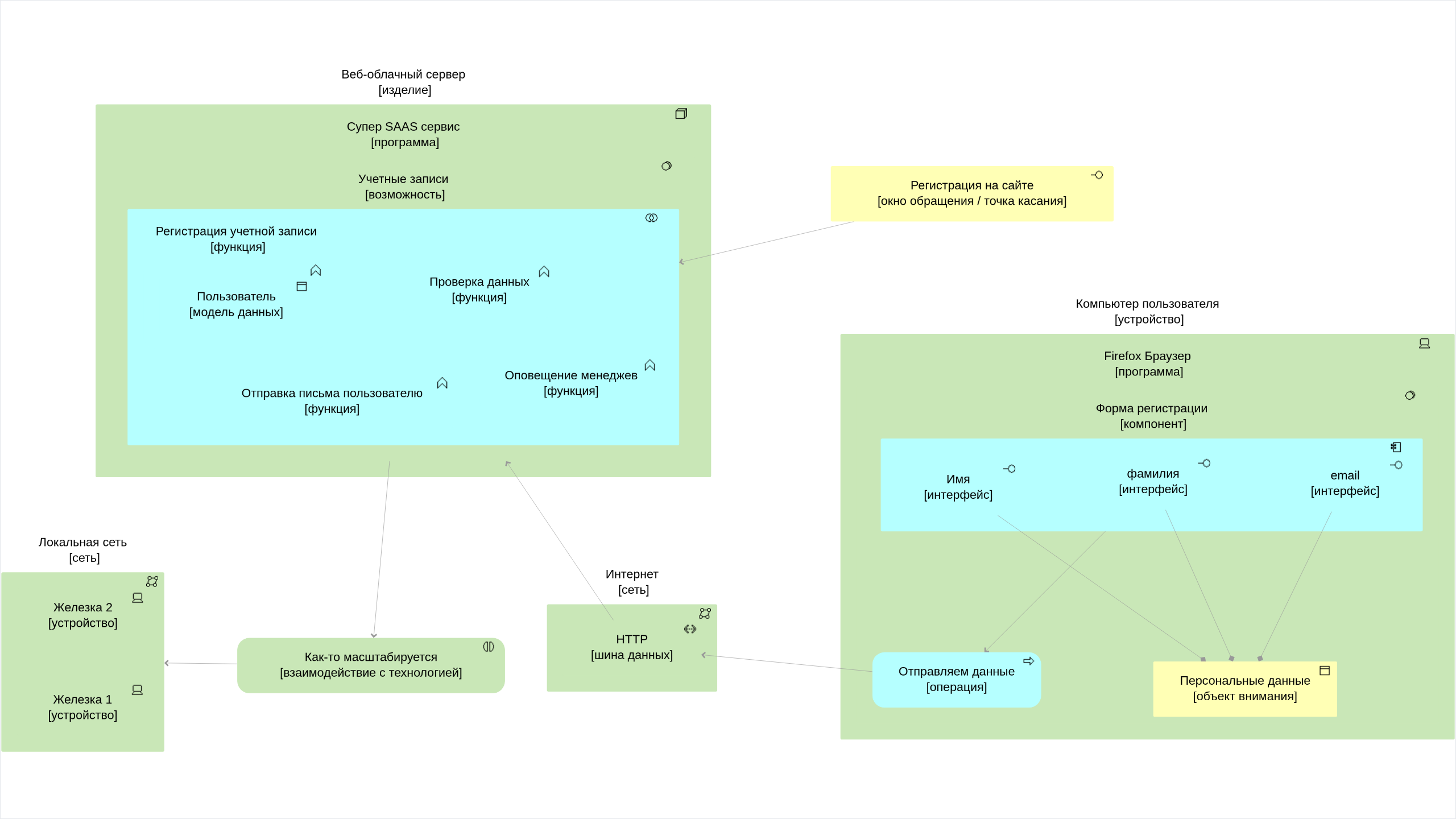

CJM «group» Доступ к сервису   [продукт] Предоставление доступа к сервису     [услуга] Интернет   [сеть] Локальная сеть   [сеть] Веб-облачный сервер   [изделие] Супер SAAS сервис   [программа] Учетные записи   [возможность] Регистрация учетной записи   [функция] Компьютер пользователя   [устройство] Firefox Браузер   [программа] Форма регистрации   [компонент] Отделение пицц-мейкерства   [предприятие] Регистрация   на сайте   [окно   обращения   /   точка   касания] Регистрация   в МФЦ   [окно   обращения   /   точка   касания] Покупка   доступа к   сервису     [действие] HTTP   [шина   данных] Железка   2   [устройство] Железка   1   [устройство] Проверка   данных   [функция] Оповещение   менеджев   [функция] Отправка   письма пользователю   [функция] Пользователь   [модель   данных] Отправляет   данные   [операция] фамилия   [интерфейс] Имя   [интерфейс] email   [интерфейс] Доменная   печь   [оборудование] Госконтракт   на горизонте   [ресурс] Будет   обработано множество   документов     [поток   полезности] Высвободится   энергия и   время сотрудников   [поток   полезности] $   100_000 Имеется   в наличии   [ресурс] В   команию начнут   приходить сотрудники   [поток   полезности] Разработка   и запуск   Цифрового Продукта   Ч     [вектор   приложения   усилий] Граждане   за рубежом   не имеют   этого сервиса,   имеется вакуум   [окно   возможности] Команда   А готова   взяться за   проект     [ресурс] Пойдут   регистрации пользователей   [поток   полезности] Подтверждение   личности   [бизнес-процесс] Порядок   подтверждения личности   [процедура] Охранник   из Пятерочки   [деятель] Учетная   запись   [рабочий   продукт] Персональные   данные   [объект] Поступил   новый пользователь   [событие] Обмен   данныым с   ГОСТЕХом     [протокол] Покупатель   [роль] Подтверждатель   личности   [роль] Продуктовая   команда   [рабочая   группа] Предприниматель   [деятель] Как-то   масштабируется   [взаимодействие   с   технологией] Самовынос   [канал   сбыта] Доставка   курьером   [канал   сбыта] Пицца-пеперони   [единица   продукции] Радостный   клиент   [роль] Разрешить   противоречие   [цель] Система   снимающая противоречия!   [ожидание] Чтобы   принимали документы   в МФЦ   НЬЮ ОЙРКА   [требование] У   нас есть   Битрикс     [ограничение] Граждане   будут очень   благодарны     [польза] Очень   много желающих   там     [мнение] Предприниматель   [интересант] Противоречие   в мире   [причина   тряски] Обслуживающий   персонал должен   всегда говорить   ДА     [принцип] Вот   в газете   приведены цифры,   это факт   [аргументация] Мы   произведем работы   по изготовлению   системы     [набор   работ] Система   запущена   [рубеж] У   нас есть   бизнес, мы   будем делать   бабки, мы   купим себе   шмотки, мы   купим себе   тапки     [инкремент] Запущеный   проект   [ожидаемый   результат] Сейчас   нет никакой   системы, только   идея     [рубеж] Мы   покажем его   кому нужно   [контрольная   точка]     Будет   направлена     Позволяет   нанять   команду Запускаемся   в Ретро-Меркурий             Назначен   на Работает   над   и   отвечает   за Состоит   из Включает   в   себя Для   проверки   выполняет роль Обеспечивает Выполняет Назначен   на Запускает   процесс                           Производит     Так   считает Мотивирован     ставит   перед   собой Обязательно     Основание     Было Стало
Сехматизация материала archimate
Открыть схему в новом окне
